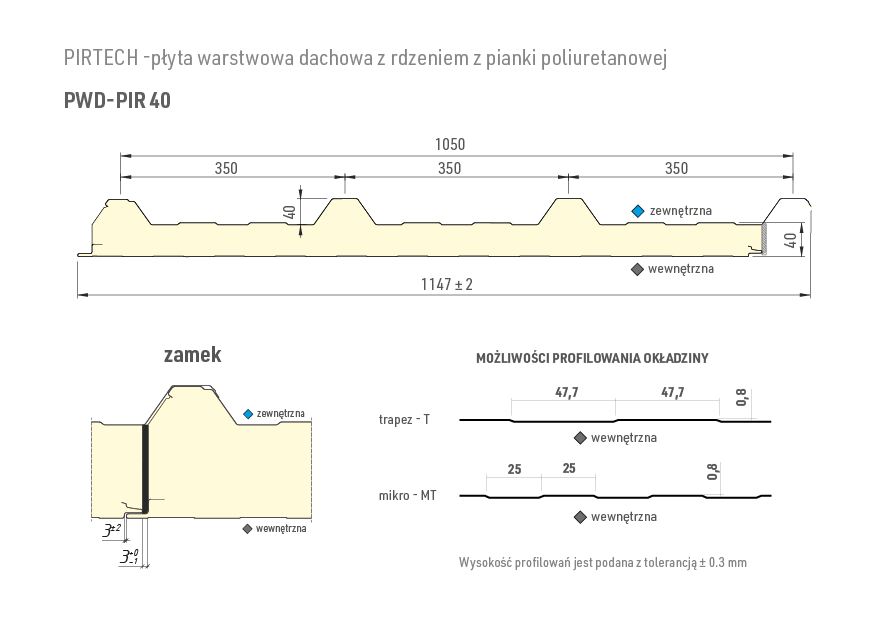

Płyty PIRTECH dach (widoczne mocowanie) o maksymalnej szerokości modularnej 1050 mm pozwalają na prosty i szybki montaż do różnego rodzaju konstrukcji za pomocą kalotek oraz odpowiednich łączników przelotowych.
Unikatowo zaprojektowane styki podłużne (zamki) typu pióro-wpust zapewniają bardzo dobrą szczelność, ognioodporność oraz szybki montaż. Kształt powierzchni zewnętrznej (profil trapezowy) pozwala na przenoszenie wysokich obciążeń jak również może być stosowane w układach jednoprzęsłowych i wieloprzęsłowych
Łącząc płyty dachowe na długości konieczne jest wykonanie podcięcia górnej płyty, tj. płyty od strony kalenicy.
Płyty dachowe PIRTECH mogą być produkowane z gotowym podcięciem w zakresie od min 50 do max 300 mm.
Wystarczy wybrać rodzaj podcięcia (patrz rys.), który determinowany jest przez kierunek montażu:
Długość podcięcia może wynosić: D = 50, 100, 150, 200, 250 i max 300 mm.
UWAGA: Całkowita długość płyty zawiera wybraną długość podcięcia bez względu na jego rozmiar.
Dla przykładu płyta o długości 6000 mm z podcięciem 200 mm = 6000 mm (5800 mm rdzeń + 200 mm blacha).
Firma Blachy Pruszyński wykonuje dwa rodzaje podcięć:
– podcięcie pełne tj. nacięcie wewnętrznej blachy, taśma na zewnętrznej-trapezowej okładzinie, podcięcie pianki na całej grubości rdzenia płyty,
– podcięcie niepełne tj. nacięcie wewnętrznej blachy, podcięcie pianki na całej grubości rdzenia płyty.
Indywidualne szerokości podcięcia (dot. zakresu wyłącznie od 50 do 300 mm) są możliwe, lecz bez taśmy na zewnętrznej – trapezowej okładzinie z podcięciem pianki na całej grubości rdzenia płyt.
Dla płyt PWD-PIR 40, 60, 80, 100, 120 min. długość płyt z podcięciem pełnym wynosi 5.000 mm. Płyty w długościach poniżej 5.000 mm mogą być wykonane wyłącznie bez taśmy na zewnętrznej – trapezowej okładzinie.
Dla płyt PWD-PIR 160 min. długość minimalna płyt z podcięciem pełnym wynosi 4.000 mm. Płyta PWD-PIR 160 w długości poniżej 4.000 mm może być wykonana wyłącznie bez taśmy na zewnętrznej – trapezowej okładzinie.
Płyta warstwowa dachowa z rdzeniem z pianki poliuretanowej, produkcji Blachy Pruszyński jest produkowana na nowoczesnej linii produkcyjnej, z zachowaniem najwyższych standardów jakościowych. Zapewnia wysokie parametry izolacyjności cieplnej przy jednocześnie niskiej wadze powierzchniowej. Rdzeń z pianki PIR jest umieszczony pomiędzy dwoma okładzinami z blachy ocynkowanej, powlekanej. W naszej ofercie dostępne są różne rodzaje powłok i kolorów do wyboru. Profil dachowy okładziny zewnętrznej (trapezowy o wysokości 40mm) zapewnia bardzo dobre parametry odprowadzania wody.
W zależności od sposobu montażu płyt zalecane są minimalne spadki dachu:
* dla dachów wykonywanych z płyt ciągłych (bez łączenia poprzecznego na długości)
** dla dachów wykonywanych z płyt łączonych poprzecznie na długości
Dopuszczalne długości płyt w zależności od koloru okładziny (długość minimalna - 2,5 mb). Montaż płyt przekraczających zalecane długości odbywa się na odpowiedzialność zamawiającego.
Kolory oznaczone gwiazdką [ * ] są kolorami spoza oferty standardowej. Realizacja zamówień po uprzednim kontakcie z działem sprzedaży i potwierdzeniem możliwości produkcyjnych.
13,5 m
13,5 m
12 m
Podczas projektowania należy uwzględnić różnice temperatur pomiędzy okładzinami płyt warstwowych. Gradienty temperatur wynikające z różnicy temperatur pomiędzy temperaturą zewnętrzną T1, a temperaturą wewnętrzną T2 uzależnione są od kilku czynników:
W zależności od szerokości geograficznej, wysokości nad poziomem morza i odległości od morza na kontynencie europejskim stosowane są cztery różne poziomy temperatury zimowej (T1 – okładzina zewnętrzna):
Temperatura okładziny zewnętrznej dla płyt dachowych pokrytych warstwą pokrywy śnieżnej wynosi 0oC.
Do obliczeń przyjęto temperaturę zewnętrzną w okresie zimowym -20 oC.
Temperatura okładziny zewnętrznej T1 ma maksymalną wartość w lecie i zależy ona od koloru i stopnia odbicia powierzchni. Wartości T1, które są minimalne dla obliczeń stanu nośności (SGN) i odpowiednie dla obliczeń stanu granicznego użytkowania (SGU), przyjmuje się następująco:
gdzie RG – jest stopniem odbicia promieni w stosunku do tlenku magnezu = 100%
W powyższej tabeli znajduje się klasyfikacja z podziałem na grupy kolorystyczne dla poszczególnych kolorów dostępnych w asortymencie Pruszyński Sp. z o.o.
Montaż płyt warstwowych w kolorach jasnych i bardzo jasnych (I i II grupa kolorów) należy prowadzić w temperaturze powietrza zewnętrznego w zakresie od +5°C do +35°C, natomiast płyt z okładzinami w kolorach ciemnych (III grupa kolorów) w zakresie od +10°C do +35°C.
Zalecane środki transportu dla płyt warstwowych:
Płyty warstwowe należy składować w pakietach (słupkach), dopuszcza się składowanie max dwóch pakietów jeden na drugim
W poniższej tabeli podane jest max. ilość płyt, która może zostać ułożona w jednym w pakiecie.
| grubość płyty | PWD-PIR |
|---|---|
| 40 mm | 18 szt. |
| 60 mm | 14 szt. |
| 80 mm | 10 szt. |
| 100 mm | 8 szt. |
| 120 mm | 8 szt. |
| 160 mm | 6 szt. |
UWAGA !!!
W przypadku płyt ściennych z widocznym mocowaniem (dot. płyt PIR) , strona górna płyt w pakiecie jest stroną elewacyjną, na co należy zwrócić szczególna uwagę!
W celu przedłużenia okresu trwałości dachów i elewacji wykonanych z blach powlekanych należy regularnie je kontrolować i konserwować.
Firma Pruszyński Sp. z o.o. nie odpowiada za ewentualne wypadki powstałe w wynikuwykonywania powyższych czynności.
