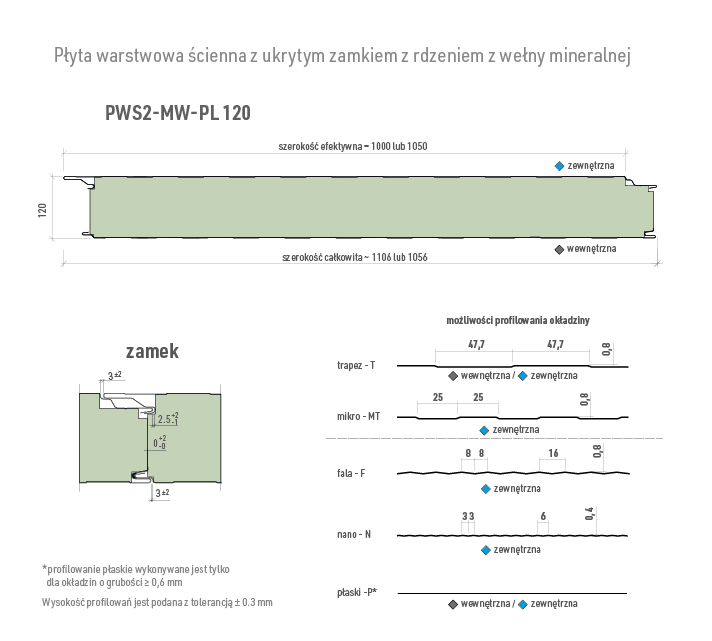

Płyta ścienna z rdzeniem z wełny mineralnej (PWS2-MW) to już kolejna, dużo bardziej zaawansowana generacja tego produktu. Wraz z wprowadzeniem nowej generacji poszerzyliśmy także dostępny dla klientów asortyment produktowy, o płytę z ukrytym zamkiem (PWS2-MW-PL). Co bardzo istotne nowy wariant został zaprojektowany specjalnie z myślą o synergii z innymi naszymi produktami, w tym z płytą z rdzeniem z pianki poliuretanowej (PWS-PIR-ST, PWS-PIR-PL).
Zastosowanie dedykowanych rozwiązań zamka ukrytego a także parametrów pozwala bezproblemowo łączyć oba produkty na inwestycji, dając większą elastyczność w projektowaniu a także osiągnięciu pożądanych parametrów fizycznych w określonych segmentach budynku.
* profilowanie zewnętrzne płaska (P), dostępne tylko od grubości blachy powyżej 0,6 mm
Podstawowe parametry techniczne i fizyczne produktu znajdą Państwo w tabelach i zestawieniach poniżej. W celu szczegółowego zapoznania się z walorami naszych produktów, prosimy o kontakt bezpośredni pod adresem mailowym: inwestycje@pruszynski.eu
W zakresie atestów i certyfikatów – pełna dokumentacja znajduje się w sekcji DO POBRANIA
współczynnik przenikania ciepła – Uc (W/m2K) | 0,34 |
odporność ogniowa | EI60 (o↔i) (pion. 7,5m) |
stopień rozprzestrzeniania ognia / reakcja na ogień | NRO / A2-s1, d0 |
izolacyjność akustyczna (dB) | Rw30 |
pochłanianie dźwięku (αw) | NPD |
Zalecenia odnośnie doboru płyt w kontekście obciążeń termicznych
Podczas projektowania należy uwzględnić różnice temperatur pomiędzy okładzinami płyt warstwowych. Gradienty temperatur wynikające z różnicy temperatur pomiędzy temperaturą zewnętrzną T1, a temperaturą wewnętrzną T2 uzależnione są od kilku czynników:
W zależności od szerokości geograficznej, wysokości nad poziomem morza i odległości od morza na kontynencie europejskim stosowane są cztery różne poziomy temperatury zimowej (T1 – okładzina zewnętrzna):
Temperatura okładziny zewnętrznej dla płyt dachowych pokrytych warstwą pokrywy śnieżnej wynosi 0oC.
Do obliczeń przyjęto temperaturę zewnętrzną w okresie zimowym -20 oC.
Temperatura okładziny zewnętrznej T1 ma maksymalną wartość w lecie i zależy ona od koloru i stopnia odbicia powierzchni. Wartości T1, które są minimalne dla obliczeń stanu nośności (SGN) i odpowiednie dla obliczeń stanu granicznego użytkowania (SGU), przyjmuje się następująco:
gdzie RG – jest stopniem odbicia promieniu w stosunku do tlenku magnezu = 100%
W poniższej tabeli znajduje się klasyfikacja z podziałem na grupy kolorystyczne dla poszczególnych kolorów dostępnych w asortymencie Pruszyński Sp. z o.o.
Dopuszczalne długości płyt w zależności od koloru okładziny (długość minimalna - 2,5 mb) dla układów jednoprzęsłowych. Montaż płyt przekraczających zalecane długości odbywa się na odpowiedzialność zamawiającego.
16 m ściana / 16 m dach
12 m ściana / 16 m dach
9 m ściana / 16 m dach
UWAGA – III grupa – kolory ciemne
Biorąc pod uwagę, że kolory ciemne z grupy III podlegają znacznie większym obciążeniom termicznym niż kolory bardzo jasne i jasne z grupy I i II, należy zwracać szczególną uwagę podczas projektowania, aby spełnione były następujące warunki:
* Dla płyt w kolorach ciemnych rekomendowane są układy jednoprzęsłowe; w przeciwnym wypadku na podporach pośrednich mogą wystąpić nieakceptowane przez Inwestora odkształcenia okładziny zewnętrznej płyty. Pofalowania, o których mowa spełniają wymagania normy PN EN 14509 pod względem dopuszczalnych odchyłek jednak mogą być przyczyną reklamacji.
** Maksymalne długości płyt powinny być zgodne z wytycznymi producenta w zależności od rodzaju płyty i ich zastosowaniem (dach/ściana) – patrz DŁUGOŚCI PŁYT.
*** Montaż płyt w kolorach ciemnych jest możliwy przy temperaturach od 10oC do 35oC. Warunek ten musi być bezwzględnie przestrzegany. Montaż w temperaturach niższych niż 10oC (lub wyższych niż 35oC) może doprowadzić do deformacji i trwałego uszkodzenia płyty w czasie eksploatacji budynku (w skrajnych przypadkach również podczas montażu). Deformacje i uszkodzenia płyty są w tym przypadku wywoływane dużą wydłużalnością okładzin (np. przy temperaturach latem) w stosunku do długości początkowej (długości okładziny w czasie montażu).
Montaż płyt w kolorach jasnych i bardzo jasnych jest możliwy w zakresie temperatur od +5oC do +35oC.
Niezastosowanie się do powyższych wytycznych może skutkować pojawieniem się odkształceń powierzchni na płytach oraz miejscową utratą stateczności, za co producent nie bierze odpowiedzialności. W przypadku kolorów nie znajdujących się w tabeli prosimy o kontakt z doradcą technicznym firmy Pruszyński. Zmiana koloru płyty może nastąpić tylko za zgodą projektanta.
Zalecane środki transportu dla płyt warstwowych:
Płyty warstwowe należy składować w pakietach (słupkach), dopuszcza się składowanie max dwóch pakietów jeden na drugim
W poniższej tabeli podane jest max. ilość płyt, która może zostać ułożona w jednym w pakiecie.
grubość płyty | PWS |
60 mm | 18 szt. |
80 mm | 14 szt. |
100 mm | 11 szt. |
120 mm | 9 szt. |
140 mm | 8 szt. |
160 mm | 7 szt. |
180 mm | 6 szt. |
200 mm | 5 szt. |
220 mm | 5 szt. |
240 mm | 4 szt. |
260 mm | 4 szt. |
UWAGA !!!
W przypadku płyt ściennych z widocznym mocowaniem, strona górna płyt w pakiecie jest stroną elewacyjną, na co należy zwrócić szczególna uwagę!
W celu przedłużenia okresu trwałości dachów i elewacji wykonanych z blach powlekanych należy regularnie je kontrolować i konserwować.
Firma Pruszyński Sp. z o.o. nie odpowiada za ewentualne wypadki powstałe w wynikuwykonywania powyższych czynności.
